Fuite importante réservoir (plein) Ducato et Camping-car

   14/04/2018



Vos besoins

• Tournevis cruciforme

• tournevis

• clé à pipe ou cliquet (8 pièces)

Démonte jauge

• Tissu pour ramasser les résidus de carburant

Heureusement, votre jauge de carburant est facilement accessible

D'abord, entre vos sièges avant, sous le tapis en caoutchouc, vous trouverez un couvercle rectangulaire à retirer avec trois vis 1/4 de tour





Le deuxième couvercle avec des vis cruciformes classiques. Faites attention aux petites vis, à éloigner pour ne pas les faires tombés par la suite dans le réservoir

.



Lorsque vos capots sont retirés, il est nécessaire d'enlever les connections G.O et électro. voir ci dessous.





Ensuite, déconnecte le tuyau d'évent. Le tuyau est attaché avec un écrou de 8mm, que vous pouvez dévisser et retirer le tuyau.

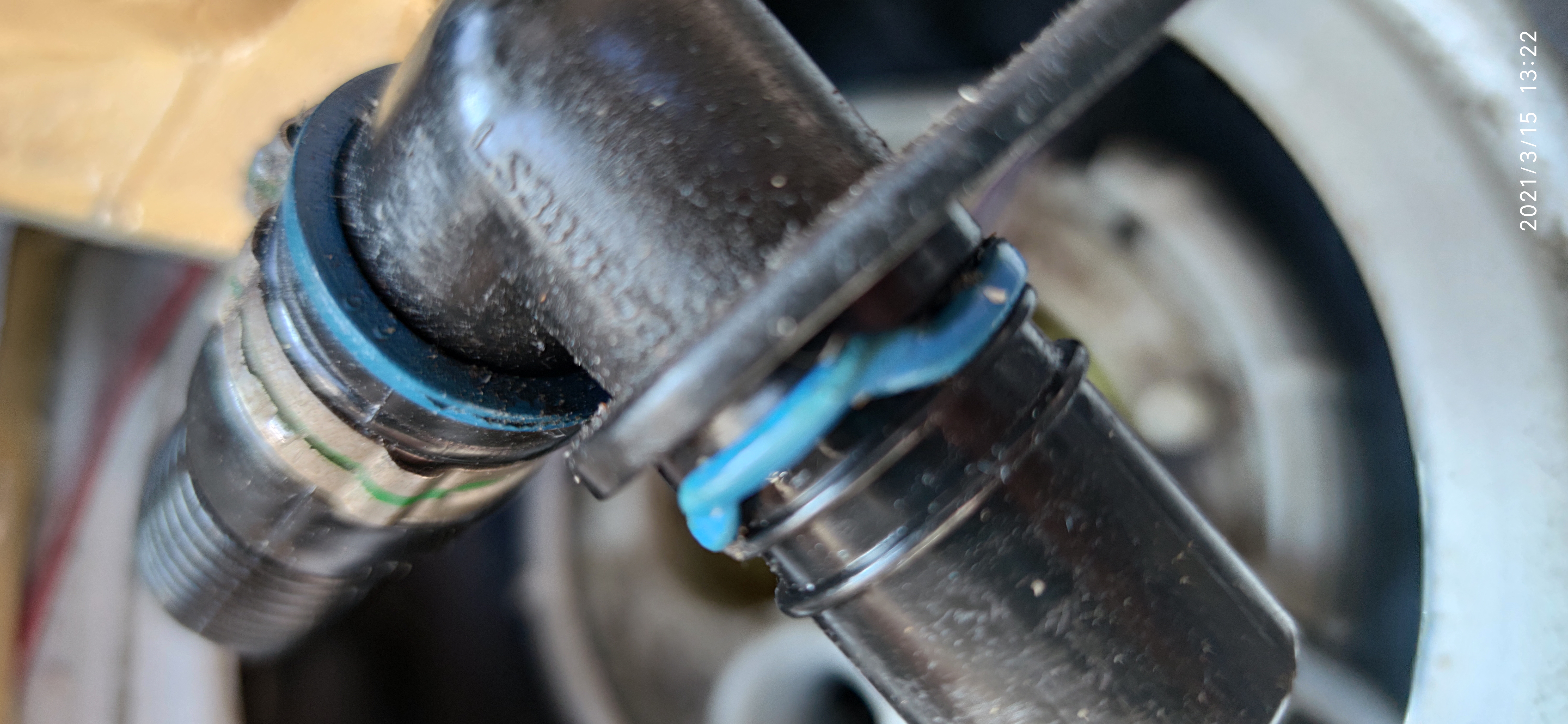

Si les joints (il y en a 2) sont dans cette état voici une fuite mais pour nous ca n'est pas la seul donc on continue





Le câble électronique, qui fournit des informations à votre tableau de bord, peut être retiré. Pour ce faire, tirez la partie jaune vers le haut, puis enfoncez le côté long. Ensuite, la prise peut être libérée.





Tout ce qui reste maintenant est la ligne d'alimentation du carburant.

Ces lignes peuvent être enlevées rapidement. Tirez légèrement le plastique vert ou jaune vers l'avant.

Ensuite, il faut pousser dans les supports sur le côté et retirer les tuyaux respectifs.

Prévoir un chiffon pour absorber les dégoulinades de carburant

Une bague en plastique est vissée autour de la jauge de carburant. cette bague est très serrée, il faut utiliser l'outil pour la retirée.





ATTENTION LA BAGUE EN NYLON EST TRES SERRER LA RETIRER SANS L OUTIL (AVEC DES TOURNEVIS PINCE BURUN) PEUT ENTRENER DES DEGRADATIONS DE LA BAGUE ET MEME PIRE DETERIORER LE FILETAGE DU RESERVOIR



" L'outil "







Voici le problème la bague est fendu sur pratiquement toute la circonférence



Remettez vos composants dans l'ordre inverse sans oublier le joint et vissez-les soigneusement.

Important: il y a deux flèches sur la bague de montage de la jauge de carburant et sur le côté de la cavité (malheureusement pas facilement visible sur les photos). Ceux-ci doivent être en face l'un de l'autre lors de l'installation.

Attention de ne pas mettre la bague de travers, (pas facile) détérioration des filetages.
